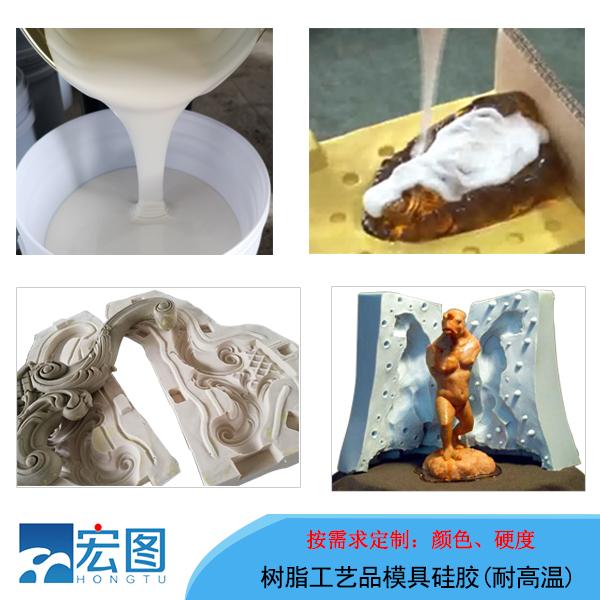

樹脂硅膠復(fù)模是什么?說的是指液體硅膠制作成的硅膠模具，用于生產(chǎn)樹脂材質(zhì)的產(chǎn)品，復(fù)膜指的是復(fù)制模具、復(fù)制產(chǎn)品的形狀。
       硅膠是液體的、水狀的、具有流動(dòng)性的，通過跟固化劑的配比，促使硅膠從液體狀態(tài)變成固體狀態(tài)。液體硅膠跟固化劑攪拌在一起會(huì)產(chǎn)生化學(xué)反應(yīng)，產(chǎn)生化學(xué)反應(yīng)后有一段操作時(shí)間跟固化時(shí)間，操作時(shí)間是指硅膠從固化劑的配比，到液體硅膠停止流動(dòng)這段時(shí)間稱之為操作時(shí)間，意思就是指可以操作的時(shí)間，可以通過工藝讓硅膠變成任何形狀的操作時(shí)間；操作時(shí)間跟固化時(shí)間是成正比的，操作時(shí)間越長(zhǎng)固化時(shí)間越長(zhǎng)，操作時(shí)間越短固化時(shí)間越短，常規(guī)操作溫度25度，操作時(shí)間30分鐘，固化時(shí)間則為5-8小時(shí)，這個(gè)操作時(shí)間通常用來制作灌模工藝，大部分樹脂工藝品復(fù)模，都是采用刷模工藝，比較大型的產(chǎn)品要求一般為操作時(shí)間20分鐘，固化時(shí)間2-3小時(shí)，也有需要操作時(shí)間更短的，操作時(shí)間10分鐘，固化時(shí)間1-2小時(shí)，具體宏圖硅膠可以根據(jù)實(shí)際操作工藝來調(diào)整固化劑。
       調(diào)整固化劑有個(gè)很關(guān)鍵的因素就是操作環(huán)境的溫度，操作環(huán)境溫度越高，則操作時(shí)間以及固化時(shí)間會(huì)增快；操作溫度越低也會(huì)讓操作時(shí)間以及固化時(shí)間延長(zhǎng)。固化劑的配比多少對(duì)硅膠操作時(shí)間以及固化時(shí)間也是有很大的影響，常規(guī)數(shù)據(jù)來源配比是100:2，如果說配比變成100:3、100:4、100:1，固化時(shí)間都會(huì)有所不同，比例增多澤固化時(shí)間會(huì)加快，多不超過100:4，超過100:4，固化時(shí)間影響不大，而且會(huì)破壞硅膠的分子量導(dǎo)致硅膠縮水率增大，硅膠物理性能下降。固化劑的比例低則會(huì)延長(zhǎng)硅膠的固化時(shí)間，但是低不能低于100:1.5，過低會(huì)導(dǎo)致硅膠局部不固化。固化劑的比例，可以根據(jù)溫度高低適當(dāng)調(diào)整，至于細(xì)節(jié)建議咨詢宏圖硅膠。操作完成的硅膠模具不宜立馬投入生產(chǎn)使用，建議放置24小時(shí)后再使用效果更好。
       將樹脂材料倒進(jìn)液體硅膠制作好的硅膠模具，固化成型后，樹脂工藝品花紋造型就復(fù)制出來了，再經(jīng)過后期的彩繪即可。在使用硅膠復(fù)制樹脂工藝品時(shí)，需要注意，因?yàn)闃渲牧显诔尚偷倪^程中會(huì)散發(fā)高溫大概80度左右，因此對(duì)硅膠材質(zhì)的耐溫效果要求比較高，如果硅膠不夠耐溫會(huì)容易老化不耐用；其次就是在生產(chǎn)的過程中盡量在3分鐘脫膜，這樣對(duì)硅膠的損傷會(huì)降低一點(diǎn)。宏圖硅膠制作的模具普通的大概300次左右，特調(diào)耐燒的可以達(dá)到300-1000次。
